Pourquoi choisir l'explosion?
De nombreux sites de production produisent des substances inflammables, avec environ les deux tiers des mines de charbon souterraines contenant des substances explosives. Dans l'industrie chimique, plus de 80% des zones d'atelier de production contiennent des substances explosives. L'oxygène requis pour une explosion est omniprésent.
Les instruments électriques largement utilisés dans le processus de production, divers étincelles de friction, des étincelles d'usure mécanique, des étincelles électrostatiques, des températures élevées, etc. sont inévitables et agissent comme sources d'allumage.
Par conséquent, dans de nombreux sites industriels, lorsque la concentration de substances explosives mélangées à l'oxygène atteint la limite explosive, s'il y a une source d'allumage, une explosion se produira. Par conséquent, il est nécessaire d'adopter des mesures anti-explosion.
Interprétation du niveau anti-explosion
Format de panneau d'épreuve d'explosion
Format de panneau d'épreuve d'explosion | ||||
Marquage à l'épreuve des explosions | Forme structurelle à l'épreuve des explosions | Catégorie d'équipement à l'épreuve des explosions | Groupe de gaz | Groupe de température |
EX | D / p / i, etc. | Ⅰ / ⅱ | ABC | T1 ~ T6 |
Par exemple
Ex d ⅱ c t4
① ② ③ ④ ⑤
01 EX représente la Chine et le marquage d'interprétation de la Commission électrotechnique internationale
02 Il indique que différents types d'étanchéité de l'explosion sont applicables à différents emplacements dangereux. D représente le type résistant à l'explosion.
Non | Formulaire de preuve d'explosion | Code | Norme nationale | Mesures de preuve d'explosion | Zone applicable |
Type de preuve d'explosion | d | GB3836.2 | Isoler la source d'allumage existante | Zone1, Zone2 | |
2 | Type de sécurité accru | e | GB3836.3 | Essayez d'empêcher la génération de sources d'allumage | Zone1, Zone2 |
3 | Type intrinsèquement sûr | ia | GB3836.4 | Limiter l'énergie des sources d'allumage | Zone0-2 |
Type intrinsèquement sûr | ib | GB3836.4 | Limiter l'énergie des sources d'allumage | Zone1, Zone2 | |
4 | Type sous pression | p | GB3836.5 | Isoler les substances dangereuses des sources d'allumage | Zone1, Zone2 |
5 | Type rempli d'huile | o | GB3836.6 | Isoler les substances dangereuses des sources d'allumage | Zone1, Zone2 |
6 | Type rempli de sable | q | GB3836.7 | Isoler les substances dangereuses des sources d'allumage | Zone1, Zone2 |
7 | type sans sécurité | n | GB3836.8 | Essayez d'empêcher la génération de sources d'allumage | Zone2 |
8 | type encapsulé | m | GB3836.9 | Essayez d'empêcher la génération de sources d'allumage | Zone1, Zone2 |
9 | Fermé hermétiquement | h | GB3836.10 | Essayez d'empêcher la génération de sources d'allumage | Zone1, Zone2 |
03 ⅰ—— Mine de gain et équipement électrique souterrain
Ⅱ— - équipement électrique autre que les mines de charbon et l'utilisation souterraine
04 Classification des gaz dangereux explosifs
Selon le minimum d'énergie d'étincelles possibles, les gaz explosifs sont classés en quatre niveaux de danger en Chine, en Europe et la plupart des pays et régions du monde, comme le montre le tableau ci-dessous:
Catégorie des conditions de travail | Classification des gaz | Gaz représentatifs | Énergie minimale d'allumage d'allumage |
Sous la mine | Ⅰ | Méthane | 0,280mJ |
Usine à l'extérieur de la mine | Ⅱa | Éthane | 0,180mJ |
ⅡB | Éthylène | 0,060mJ | |
ⅡC | H2 | 0,019mJ |
05 Classification des groupes de température du gaz
Selon la température de surface la plus élevée de l'équipement, il est divisé en six groupes: T1 à T6, comme le montre la figure suivante:
Groupe de température | Température de surface sûre des objets | Gaz explosifs communs |
T1 | ≤450 ℃ | hydrogène, acrylonitrile, etc. |
T2 | ≤300 ℃ | Acétylène éthylène, etc. |
T3 | ≤ 200 ℃ | Essence, butyraldéhyde, etc. |
T4 | ≤135 ℃ | Acétaldéhyde, tétrafluoroéthylène, etc. |
T5 | ≤ 100 ℃ | CS2 |
T6 | ≤85 ℃ | Nitrate d'éthyle, nitrite d'éthyle |
La marque anti-explosion de l'instrument: ex (ia) ⅱc T6 signifie:
Contenu | Symbole | Signification |
Déclaration de preuve d'explosion | Ex | Répond à certaines normes anti-explosion, telles que les normes nationales de la Chine |
Type de preuve d'explosion | ia | Adoptant la méthode d'importance intrinsèque de la sécurité intrinsèque de niveau IA, il peut être installé dans la zone 0 |
Catégorie de gaz | ⅡC | Admis à impliquer des gaz explosifs de classe IIC |
Groupe de température | T6 | La température de surface de l'instrument ne doit pas dépasser 85 ℃ |
Le sens de ex (ia) ⅱc:
Contenu | Symbole | Signification |
Déclaration de preuve d'explosion | Se conforme aux normes européennes à l'épreuve des explosions | |
Type de preuve d'explosion | Adoptant la méthode d'importance intrinsèque de la sécurité intrinsèque de niveau IA, il peut être installé dans la zone 0 | |
Catégorie de gaz | Admis à impliquer des gaz explosifs de classe IIC |
Remarque: il n'y a pas d'élément de catégorie de température dans ce symbole, indiquant que l'instrument n'est pas en contact direct avec les gaz explosifs
La composition et la signification des signes de protection
Grade de protection IP
Le système de niveau de protection IP (Ingress Protection) a été rédigé par la CEI (Commission internationale électrotechnique). Classez les appareils électriques en fonction de leurs caractéristiques de résistance à la poussière et à l'humidité.
01 Composition de l'identification
Le niveau de protection IP est composé de deux nombres. Le premier nombre représente le niveau de séparation de la poussière et de prévention de l'intrusion d'objets étrangers dans les appareils électriques, tandis que le deuxième nombre représente le degré de scellage des appareils électriques contre l'humidité et l'intrusion de l'eau. Plus le nombre est grand, plus le niveau de protection est élevé.

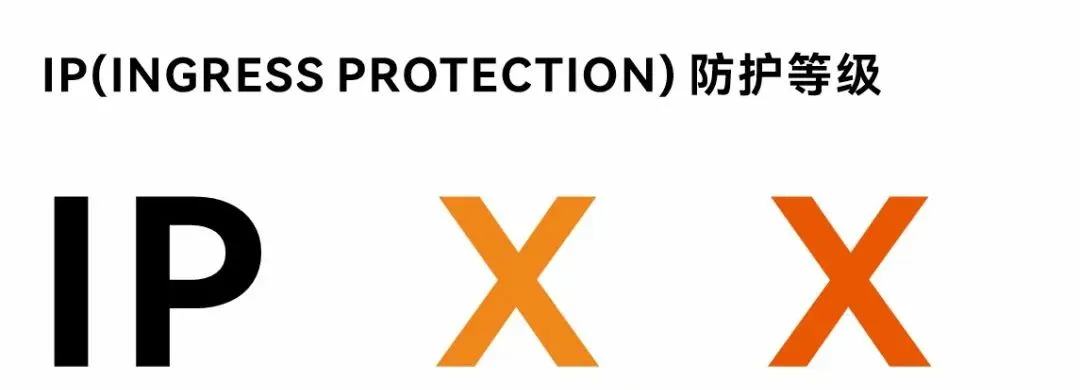

02 La catégorie de protection IP est marquée de deux nombres:
Par exemple, une catégorie de protection: IP xx
Lettres de marquage
Le premier numéro marqué
Le deuxième numéro marqué
Le premier nombre de marquages de niveaux de protection de contact et de protection des objets étrangers | ||
Le premier numéro de marquage | Plage de protection | |
Nom | Note | |
0 | Non-protection | - |
1 | Protéger contre les objets étrangers d'un diamètre de 50 mm et plus | Le détecteur, avec un diamètre de sphère de 50 mm, ne doit pas entrer complètement |
2 | Protéger contre les objets étrangers d'un diamètre de 12,5 mm et plus | Le détecteur, avec un diamètre de sphère de 12,5 mm, ne doit pas entrer complètement |
3 | Protéger contre les objets étrangers d'un diamètre de 2,5 mm et plus | Le détecteur, avec un diamètre de sphère de 2,5 mm, ne doit pas entrer complètement |
4 | Protéger contre les objets étrangers d'un diamètre de 1,0 mm et plus | Le détecteur, avec un diamètre de sphère de 1,0 mm, ne doit pas entrer complètement |
5 | Protection contre la poussière | Il est impossible d'empêcher complètement la poussière d'entrer, mais la quantité de poussière entrant ne doit pas dépasser une telle quantité pour causer des dommages à l'appareil ou à la sécurité |
6 | Scellage des poussières | La poussière ne doit pas entrer dans la boîte à une basse pression de 20 millibars |
Le deuxième nombre de marquages de niveau de protection | ||
Le deuxième numéro de marquage | Plage de protection | |
Nom | Note | |
0 | Non protégée | - |
1 | Protection contre les gouttelettes d'eau | Les gouttelettes d'eau en chute verticale ne devraient pas causer de dommages. |
2 | Lorsque la boîte est inclinée à 15 °, protégez contre les gouttelettes d'eau | Lorsque la boîte est inclinée de n'importe quel côté à un angle de 15 °, les gouttelettes d'eau en chute verticalement ne doivent pas causer de dommages |
3 | Lorsque la boîte est inclinée à 15 °, protégez contre les gouttelettes d'eau | L'eau éclaboussée des deux côtés de la ligne verticale à un angle de 60 ° ne devrait pas causer de dommages. |
4 | Pulvérisation de protection contre l'eau | Le spray à eau destiné à la boîte de chaque direction ne doit pas causer de dommages |
5 | Jet d'eau protecteur | Le jet d'eau destiné à la boîte de chaque direction ne doit pas causer de dommages. |
6 | Protection contre le jet d'eau fort | Le fort jet d'eau destiné à la boîte de chaque direction ne doit pas causer de dommages. |
7 | Protection contre l'immersion à court terme dans l'eau | Lorsque la boîte est immergée dans l'eau pendant une courte période sous pression standard, il ne devrait pas y avoir d'eau qui peut provoquer des effets nocifs |
8 | Protection contre l'immersion à long terme dans l'eau | La boîte doit être immergée dans l'eau pendant longtemps dans les conditions convenues par le fabricant et l'utilisateur, et il ne devrait pas y avoir d'eau qui peut provoquer des effets nocifs. Mais ces conditions doivent être plus complexes que celles spécifiées par le marqueur numéro 7 |
Le niveau de test le plus élevé pour la protection IP est IP68, mais les niveaux revendiqués courants sont toujours IP54, IP55, IP65, IP66, IP67, IP68, etc.
