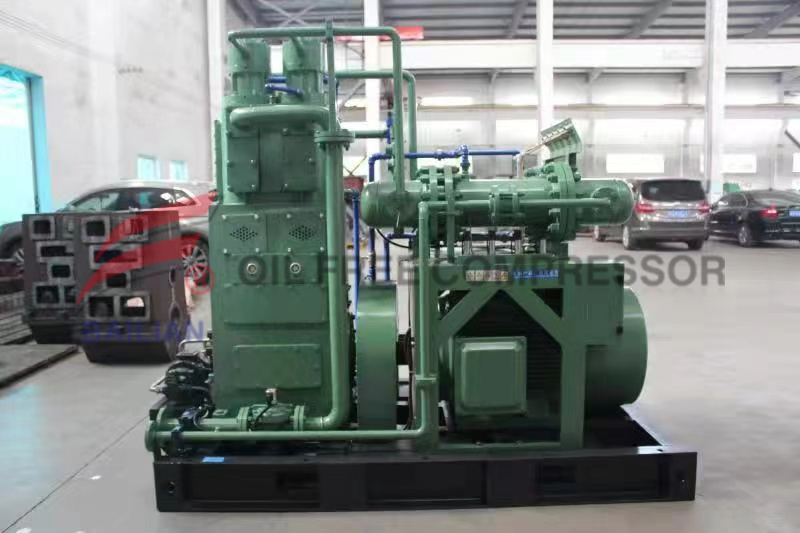

Compresseur d'oxygène sans oxygène sans huile de 80 nm3 150bar
Essentiel à l'hydrogénation industrielle - compresseur d'hydrogène
Ces dernières années, en raison du développement rapide de l'industrie pétrochimique, un nouveau processus avancé d'hydrogénation est largement utilisé dans l'industrie du raffinage du pétrole, ce qui nécessite que l'industrie des machines fournisse des ensembles complets d'équipement d'hydrogénation, et le compresseur d'hydrogène en fait partie.
1 、 Classification du compresseur d'hydrogène
Selon le principe de travail et la structure interne, le compresseur peut être divisé en compresseur mécanique et compresseur non mécanique. Les compresseurs mécaniques sont divisés en compresseurs à entraînement liquide, compresseurs de diaphragmes, compresseurs linéaires et compresseurs de liquide ioniques; Les compresseurs non mécaniques sont divisés en quatre catégories: pompe liquide cryogénique, compresseur d'hydrure métallique, compresseur d'hydrogène électrochimique et compresseur d'adsorption.
Étant donné que l'hydrogène a les caractéristiques d'une densité à faible densité et d'une densité d'énergie à petit volume, le compresseur d'hydrogène doit avoir les caractéristiques d'un roulement de pression important, d'un grand débit, d'une sécurité et d'un bon scellement. Tout en empêchant la fragilisation de l'hydrogène, il devrait poursuivre moins de perte d'énergie autant que possible. À l'heure actuelle, le compresseur à entraînement liquide et le compresseur de diaphragme sont largement utilisés dans les stations d'hydrogénation domestiques.
2 、 Principe de travail du compresseur d'hydrogène

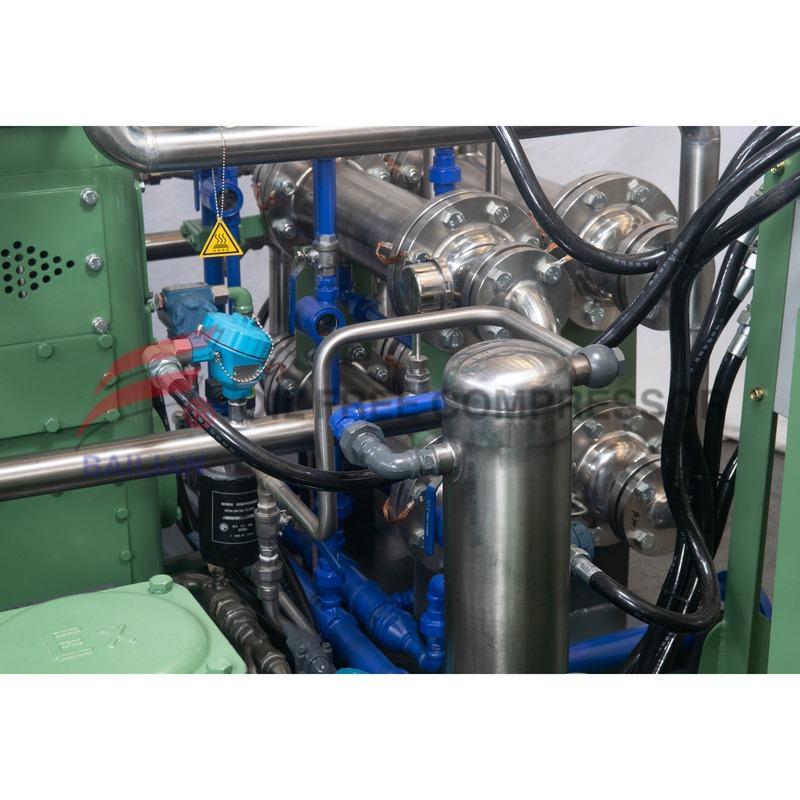

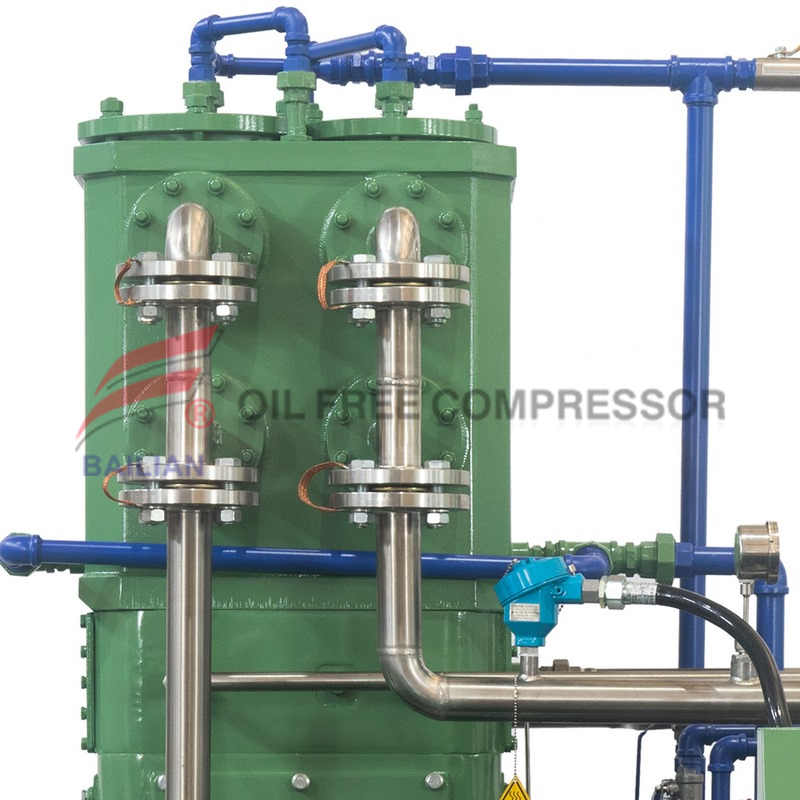

La structure du compresseur d'hydrogène est complexe. Les composants les plus importants incluent le cylindre en fonte, la doublure en fonte en fonte, la culasse en fonte, le vilebrequin en fonte, la bielle de connexion, la croisement (y compris la diapositive de croisement), l'emballage, le piston (y compris le cycle de piston), la bague gratte-ciel, la connexion à piston en acier inoxydable Tie, soupape d'air en acier inoxydable, etc. Poussée par le moteur, le vilebrequin entraîne la traverse, le piston et le piston pour se déplacer d'avant en arrière dans le cylindre. Le gaz est comprimé par le piston et finalement déchargé à travers la soupape d'air.
3 、 Application du compresseur d'hydrogène
1. Dans l'industrie des alcalines de chlor, la principale fonction du compresseur d'hydrogène est de refroidir et de purifier l'hydrogène humide à haute température du processus d'électrolyse, de pressuriser la transmission, de maintenir la pression stable du système d'hydrogène et d'assurer le fonctionnement sûr et stable de la cellule électrolytique.
2. À l'heure actuelle, l'énorme pression environnementale et l'épuisement progressif des combustibles fossiles et de l'énergie traditionnelle font que les pays du monde entier recherchent activement une nouvelle énergie propre. L'énergie d'hydrogène et les piles à combustible à hydrogène ont attiré de plus en plus d'attention dans le monde entier en raison de leurs bonnes performances de protection de l'environnement, de leur efficacité de conversion d'énergie élevée et de certaines économies. Afin de promouvoir le développement de l'énergie hydrogène, l'amélioration de l'infrastructure d'énergie d'hydrogène est essentielle. Le compresseur d'hydrogène est l'un des trois équipements monomères noyaux et clés requis pour la construction d'une station d'hydrogénation.

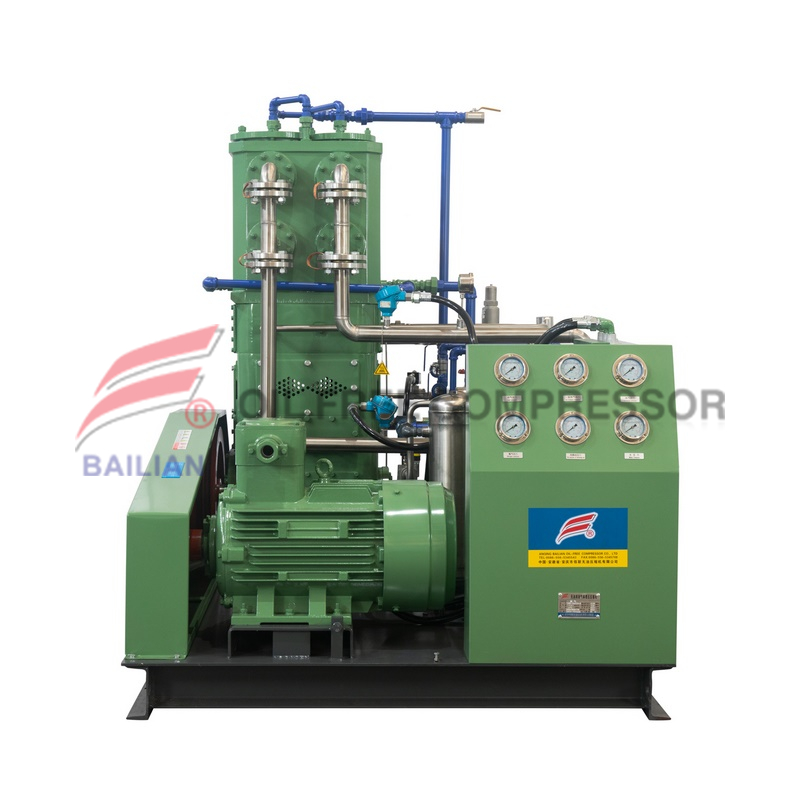

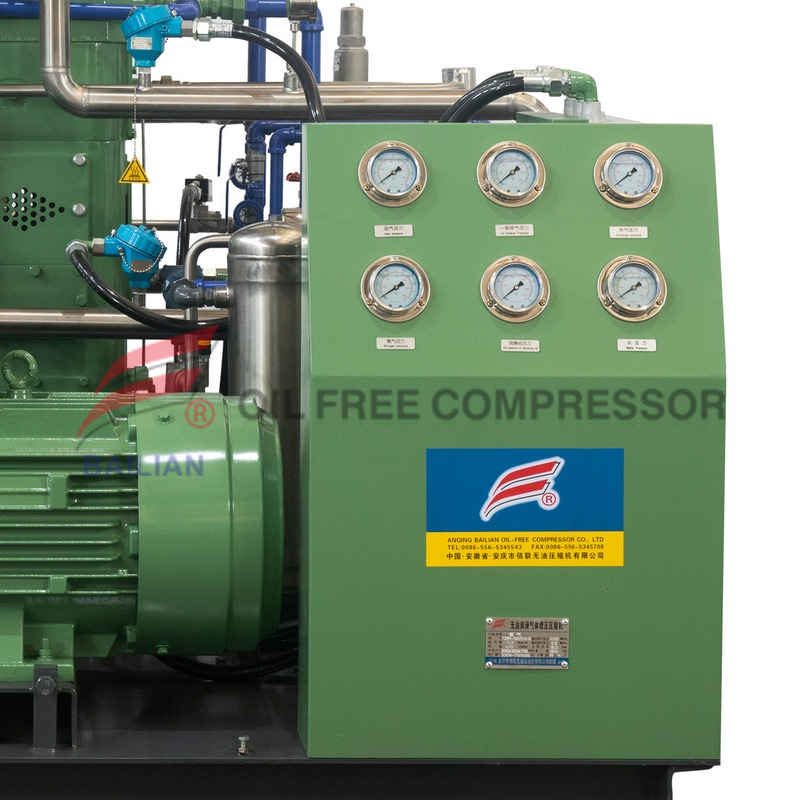

Compresseur d'hydrogène sans huile
S / n | ÉLÉMENTS | DONNÉES TECHNIQUES | |
1 | Moyen de travail | Hydrogène sec | |
2 | maquette | GXZWH-80 / 15-150 | |
3 | Structure | Type vertical alternatif sans huile | |
4 | Étape de pression | 3stage; 4cylindre | |
5 | Capacité nominale (standard) NM3/ h | 80 nm3 / h | |
6 | Pression d'entrée nominale MPA (G) | 1.5 | |
7 | Pression de sortie nominale MPA (G) | 15.0 | |
8 | Température d'entrée ℃ | 0~ 35 | |
9 | Température de sortie ℃ | ≤55 | |
10 | Transmettre la température du gaz ℃ | ≤55 | |
11 | Vitesse de l'arbre R / min | 350 ※ | |
12 | Refroidissement | Eau froide | |
13 | Lubrifier | Tige d'arbre et de connexion | |
Cylindre | Lubrifiant sans huile | ||
Puissance de l'arbre | ≤11 | ||
14 | Puissance du moteur kW | 15KW 415V50Hz exdiict4 ※ | |
15 | Transmettre la voie | Entraîné | |
16 | Façon d'installation | Sous-sol simple | |
17 | Pièces de contrôle automatique | Surcharge, arrêtez automatiquement | |
18 | Dimension externe l × w × h mm | L2500 × W1550 × h1900 ※ | |
19 | Entrée et sortie mm | DN20 / DN15 | |
20 | Poids (kg | 1750 ※ | |
21 | Tension | 415v / 50Hz / 3phases | |
22 | Consommation d'eau | 1200 kg / h | |
Sortie d'entrée d'eau | DN25 | ||
Tuyau et soupape, soupape à gaz, manche de cylindre | Acier inoxydable | ||
Bague de piston, remplissage de trucs | Rempli de polytétrafluoroéthylène | ||
Manivelle et arbre | Acier Carbone |
